Diagrama de proceso.
Las siguientes representaciones nos van a ayudar a realizar nuestros diagramas, recordemos que un diagrama de procesos es una representación gráfica que nos permite tener control de la variables que intervienen en un proceso de producción.
La nomenclatura que se ocupa en los diagrmas de proceso e instrumentacion se basan en la norma ISA-S5.3 Graphic Symbols for Distributed Control/Shared Display Instrumentations, Logic and Computer Systems.
La nomenclatura que se ocupa en los diagrmas de proceso e instrumentacion se basan en la norma ISA-S5.3 Graphic Symbols for Distributed Control/Shared Display Instrumentations, Logic and Computer Systems.
ISA

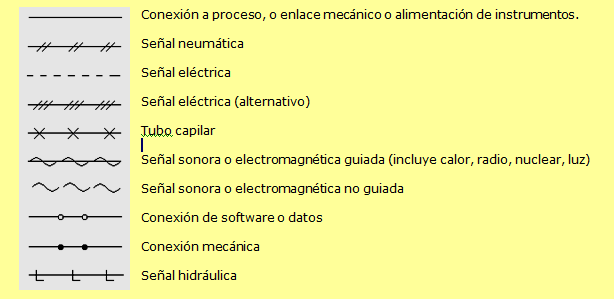

Líneas de Instrumentación.

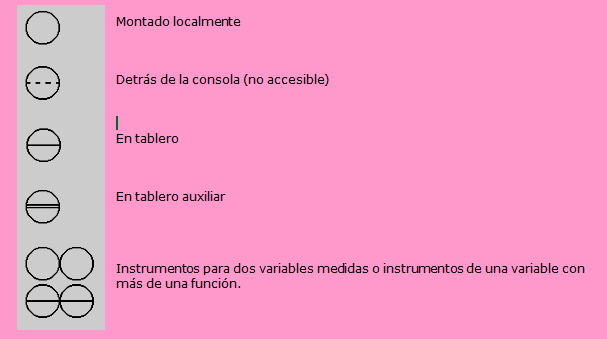

Designación de Instrumentos por círculos.
Fuentes de alimentación.
Designación de Instrumentos por círculos.
Fuentes de alimentación.
AS: Air Supply. Ejemplo: SA-100: Aire a 100 psi
ES: Electric Supply. Ejemplo: ES-24CD: Alimentación de 24V de corriente continua.
GS: Gas Supply
HS: Hydraulic Supply
NS: Nitrogen Supply
ES: Electric Supply. Ejemplo: ES-24CD: Alimentación de 24V de corriente continua.
GS: Gas Supply
HS: Hydraulic Supply
NS: Nitrogen Supply
SS: Steam Supply
WS: Water Supply
WS: Water Supply
Identificacion de Instrumentos.
1ª letra: Variable medida o modificante
2ª y 3ª letras: Función de salida, de presentación de datos o modificante.
Adicionales: Identificación de lazo de control (Asociado a área o equipo)
Por ejemplo:
Designa a un Controlador de Temperatura con capacidad de Indicación asociado al lazo de control Nº 60.
2ª y 3ª letras: Función de salida, de presentación de datos o modificante.
Adicionales: Identificación de lazo de control (Asociado a área o equipo)
Por ejemplo:
Designa a un Controlador de Temperatura con capacidad de Indicación asociado al lazo de control Nº 60.

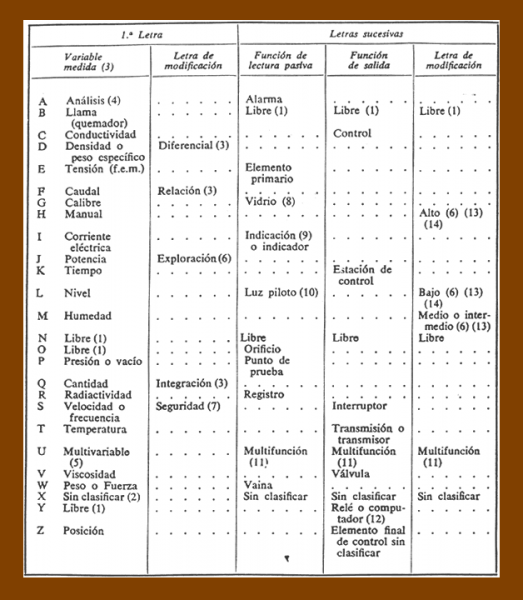

Tabla de letras de instrumentos y funciones.

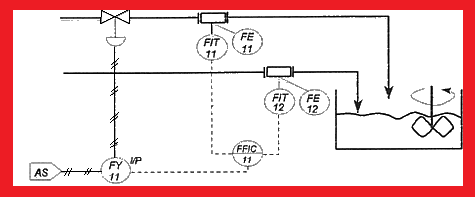

Ejercicio:
Analizar el funcionamiento de los siguientes sistemas de control. identifica cada linea y enlista los instrumentos que en el diagrama aparacecen, es decir, describe, si es un controlador, registrador, etc.
a)
b)
